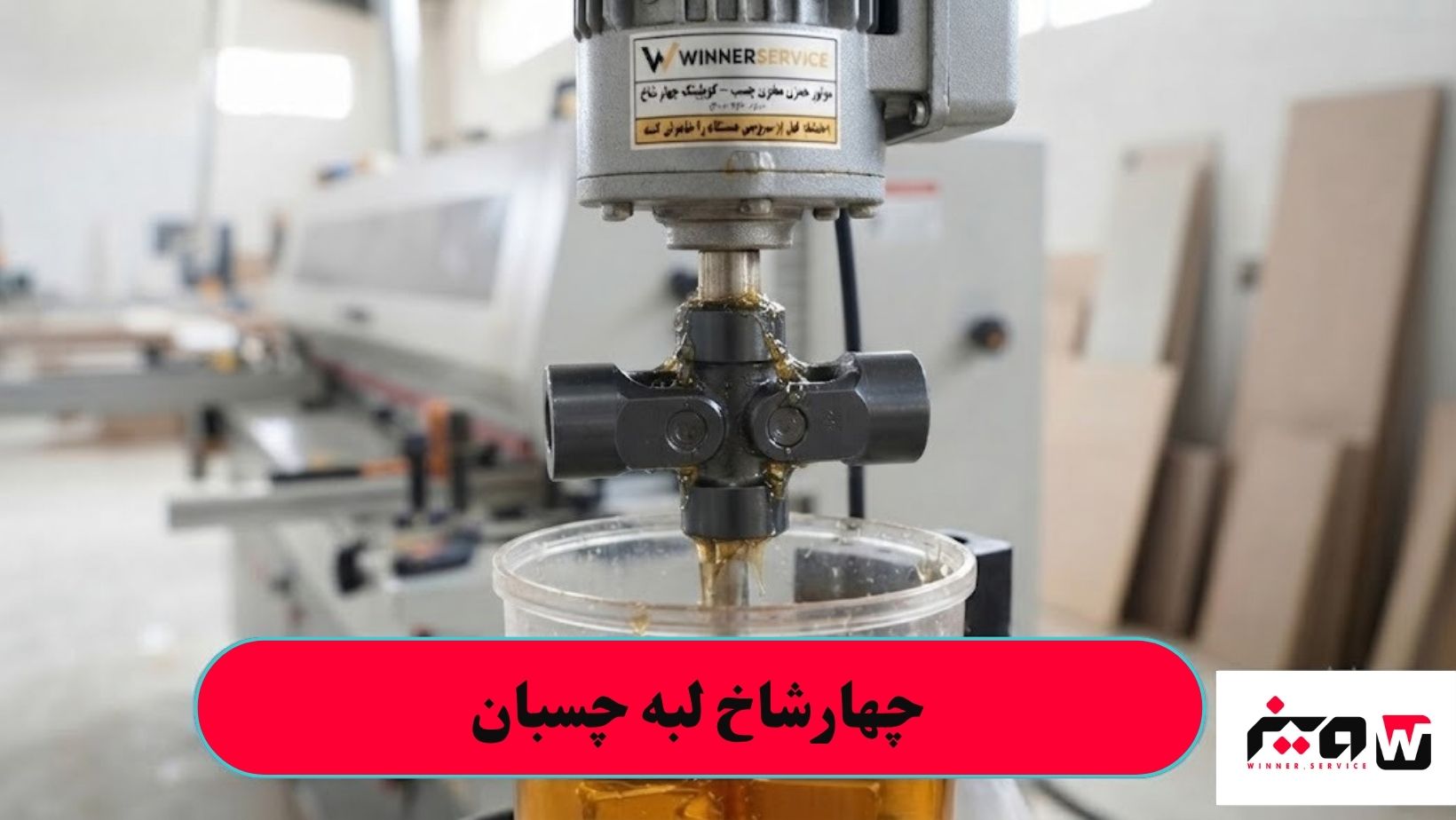

چهارشاخ مخزن چسب (کوپلینگ) لبهچسبان
در قلب هر دستگاه لبهچسبان صنعتی، سیستم مخزن چسب و انتقالدهنده آن قرار دارد که وظیفه ذوب و تزریق چسب به لبه ورق را بر عهده دارد. برای اینکه چسبزن یا غلتکهای چسبزن با چرخش یکنواخت و بدون لرزش کار کنند، نیاز به یک رابط مکانیکی دقیق دارند؛ قطعهای که ما آن را با نام «چهارشاخ مخزن چسب» یا «کوپلینگ» میشناسیم. اگرچه این قطعه ابعاد کوچکی دارد، اما خرابی آن میتواند کل فرآیند تولید را متوقف کند. در این مقاله به بررسی فنی این قطعه و نقش آن در سلامت دستگاه لبهچسبان میپردازیم.
چهارشاخ مخزن چسب (کوپلینگ) چیست؟
چهارشاخ یا کوپلینگ مخزن چسب، قطعهای واسط است که وظیفه انتقال نیرو از الکتروموتور به شفت غلتک چسبزن را بر عهده دارد. ساختار این قطعه بهگونهای است که دو محور را به هم متصل کرده و علاوه بر انتقال گشتاور، تا حدودی لرزشهای جزئی یا ناهمترازیهای میکروسکوپی میان دو محور را جذب میکند. در دستگاههای لبهچسبان، این چهارشاخ اغلب از جنس لاستیکهای صنعتی مقاوم یا پلیاورتان ساخته میشود که در میان دو بخش فلزی قرار میگیرد.
چرا کیفیت چهارشاخ برای عملکرد دستگاه حیاتی است؟
شاید در نگاه اول به نظر برسد که هر نوع لاستیکی میتواند جایگزین این قطعه شود، اما مهندسیِ این قطعه در دستگاههای صنعتی اهمیت بالایی دارد:
جذب ارتعاشات: مخزن چسب و سیستمهای متصل به آن در حین کار دچار لرزش میشوند. چهارشاخ با خاصیت انعطافپذیری خود، این لرزشها را خنثی کرده و مانع از انتقال ضربات به موتور و گیربکس میشود.
پیشگیری از استهلاک قطعات گرانقیمت: در صورتی که چهارشاخ کیفیت لازم را نداشته باشد، لرزشهای ناشی از کارکرد موتور مستقیماً به بوشها و یاتاقانهای مخزن چسب منتقل شده و باعث خرابی زودرس آنها میشود. تعویض بهموقع یک کوپلینگ، هزینههای سنگین تعمیرات گیربکس را کاهش میدهد.
انتقال گشتاور یکنواخت: یک چهارشاخ استاندارد باعث میشود که سرعت چرخش غلتک چسبزن کاملاً یکنواخت باشد. نوسان در سرعت انتقال چسب، باعث میشود لبه کار در برخی نقاط دچار کمبود چسب و در برخی نقاط دچار لبریزی چسب شود که ظاهر کار را خراب میکند.
عوامل خرابی چهارشاخ مخزن چسب
با توجه به اینکه این قطعه در نزدیکی مخزن چسب (محل تولید حرارت بالا) قرار دارد، همواره در معرض استهلاک است. نشانههای خرابی آن عبارتند از:
تغییر شکل ظاهری: قرار گرفتن مداوم در معرض حرارت چسب، باعث میشود لاستیک کوپلینگ تغییر شکل داده و خاصیت ارتجاعی خود را از دست بدهد.
خوردگی و پارهگی: به دلیل فشارهای مکانیکی، ممکن است لبههای چهارشاخ دچار بریدگی یا پارهگی شوند که در این صورت لرزش دستگاه به وضوح حس میشود.
خشکشدگی: گذشت زمان و حرارتِ محیط مخزن چسب باعث ترد و شکننده شدن پلیمر چهارشاخ میشود. به محض مشاهده ترکهای ریز، باید نسبت به تعویض آن اقدام کرد.
نکات مهم برای نگهداری و تعویض کوپلینگ
برای اینکه سیستم انتقال قدرت مخزن چسب شما عمر طولانیتری داشته باشد، به این نکات توجه کنید:
بازرسی دورهای: در زمان سرویسهای دورهایِ دستگاه، وضعیت فیزیکی کوپلینگ را بررسی کنید. به محض دیدن کوچکترین لقی یا ترک، آن را تعویض کنید، چرا که هزینهی خرابیِ قطعات جانبی (مثل گیربکس یا بوش شفت) بسیار بیشتر از قیمت یک کوپلینگ است.
عدم روغنکاری خودسرانه: برخی از انواع چهارشاخها (بهویژه مدلهای لاستیکی و پلیمری) نباید با روغن یا گریسهای معدنی تماس داشته باشند، زیرا این مواد باعث تورم و متلاشی شدن ساختار پلیمری آنها میشود. همیشه پیش از استفاده از هر نوع روانکاری، با متخصص مشورت کنید.
تنظیم همترازی: در هنگام نصب، مطمئن شوید که دو محور متصل به چهارشاخ کاملاً در یک راستا هستند. هرگونه انحراف در محورها، عمر کوپلینگ را به شدت کاهش میدهد.
چرا برای خرید چهارشاخ (کوپلینگ) به وینر سرویس اعتماد کنید؟
قطعه چهارشاخ مخزن چسب باید دقیقاً با استانداردهای ابعادی دستگاه شما مطابقت داشته باشد. بسیاری از مدلهای متفرقه موجود در بازار دارای متریال نامرغوب هستند که در برابر حرارتِ مخزن چسبِ لبهچسبان مقاومت ندارند و به سرعت ذوب یا سفت میشوند.
شرکت «وینر سرویس» با اشراف کامل بر نیازهای تخصصی کارگاههای نجاری، بهترین و باکیفیتترین کوپلینگهای نسوز و ضد سایش را برای دستگاههای مختلف (از جمله برندهای محبوب در بازار ایران) تأمین میکند. ما در وینر سرویس قطعاتی را ارائه میدهیم که ضمن انتقال دقیق گشتاور، طول عمر بسیار بالایی در شرایط حرارتی کارگاه دارند.
شاید چهارشاخ یا کوپلینگ مخزن چسب، قطعهای کوچک به نظر برسد، اما نقش آن در انتقال بینقصِ چسب به لبه کار و محافظت از موتور گرانقیمتِ دستگاه شما، بسیار بزرگ است. عدم توجه به سلامت این قطعه کوچک میتواند هزینههای سنگین تعمیرات را به کارگاه شما تحمیل کند. تیم فنی وینر سرویس همواره آماده است تا با ارائه مشاوره دقیق، قطعه مناسب دستگاه شما را تأمین نماید. برای سفارش یا استعلام قیمت انواع کوپلینگها، میتوانید با کارشناسان ما تماس بگیرید.
