راهنمای جامع، تخصصی و گامبهگام عیبیابی و کالیبراسیون و نگهداری دستگاه دورکن در صنایع چوب
دستگاه دورکن به عنوان قلب تپنده و زیربناییترین ماشینآلات در هر کارگاه نجاری، کابینتسازی و خط تولید مصنوعات چوبی (MDF، نئوپان و هایگلاس) شناخته میشود. کیفیت نهایی محصولات مونتاژشده، صحت گونیا بودن ابعاد و زیبایی لبههای کار، همگی به صورت مستقیم به دقت و سلامت فنی این دستگاه وابستهاند.
بروز کوچکترین خطا، ارتعاش ناخواسته یا انحراف زاویهای در دورکن، کل زنجیره تولید را مختل کرده و خسارتهای مالی سنگینی به دلیل ضایعات ورق به بار میآورد. در این مقاله جامع و تخصصی، تمامی ابعاد مکانیکی، الکتریکی، تنظیمی و ایمنی دستگاه دورکن را به عمیقترین شکل ممکن و به صورت تشریحی کالبدشکافی کردهایم تا به عنوان مرجع اصلی فنی در سایت وینر سرویس مورداستفاده شما و همکارانتان قرار گیرد.

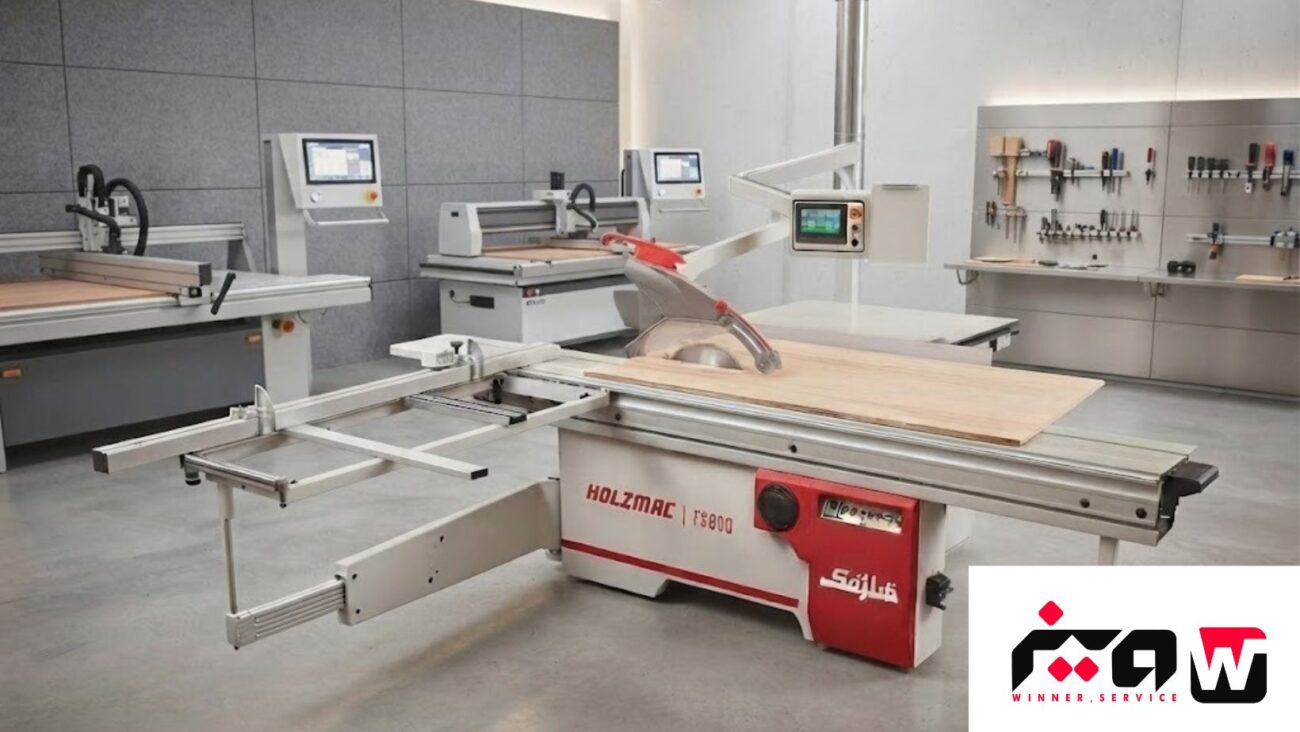

شناخت ساختار و اصول پایه عملکرد دستگاه دورکن
پیش از ورود به بحث عیبیابی، درک فیزیک حرکتی و اجزای مکانیکی دستگاه اهمیت بالایی دارد. دستگاه دورکن از اجزای اصلی زیر تشکیل شده است:
شاسی و بدنه اصلی: قاب فلزی سنگین که باید بدون کوچکترین لرزش یا پیچش باشد.
میز ثابت چدنی: صفحه اصلی استقرار کار که مقاومت بالایی در برابر سایش دارد.
میز متحرک (ریل کشویی): سیستم حرکتی روان که ورق را به سمت تیغهها هدایت میکند (معمولاً در مدلهای ساچمهای، ریل غلتکی یا ریل الومینیومی ساختاریافته).
واحد برش اصلی و خطزن: موتورهای محرک و تیغههای برشدهنده که در زیر میز تعبیه شدهاند.
هرگونه خلل در هماهنگی این اجزا، کارایی دستگاه را فلج میکند. در ادامه به بررسی تخصصی عیوب و روشهای رفع آنها میپردازیم.
ریشهیابی و رفع عیوب الکتریکی و توقفهای ناگهانی سیستم برق
سیستم الکتریکی دستگاههای دورکن شامل موتور اصلی (پرقدرت سه فاز)، موتور مستقل خطزن، تابلو برق، کنتاکتورها، کلیدهای حرارتی، بیمتالها و میکروسوئیچهای ایمنی است. هنگامی که دستگاه استارت نمیخورد یا حین کار زیر بار متوقف میشود، عیبیابی باید به صورت منطقی و لایهبهلایه انجام شود:
افت ولتاژ، عدم تقارن فاز و سوختن فیوزها در شبکههای کارگاهی
موتورهای دورکن به دلیل استفاده از توانهای بالا (معمولاً بین ۴ تا ۷ اسب بخار برای موتور اصلی) به شدت به نوسانات شبکه برق و عدم تقارن فازها حساس هستند.
اگر کلید دستگاه را میزنید و موتور هیچ واکنشی (حتی صدای وزوز) نشان نمیدهد، نخستین قدم بررسی ورودی تابلو برق با مولتیمتر است.
نوسانات شدید ولتاژ میتواند باعث سوختن فیوزهای شیشهای یا حرارتی مدار فرمان شود. در این حالت فیوزها را تست کرده و نمونهای کاملاً همآمپر جایگزین کنید.
اگر موتور زیر بار سنگین (هنگام برش ورقهای ضخیم یا متراکم) ناگهان متوقف میشود، تنظیمات بیمتال (رله اضافه بار) را بررسی کنید؛ تنظیم نادرست آستانه آمپر بیمتال باعث قطع زودهنگام جریان برق میشود.
نقش حیاتی و عیبیابی میکروسوئیچهای ایمنی دربها و قاب تیغهها
دورکنهای استاندارد و مدرن مجهز به سیستمهای ایمنی اینترلاک هستند که اجازه نمیدهند دستگاه در صورت باز بودن درب محفظه موتور یا قاب محافظ تیغهها روشن شود.
اگر زبانه میکروسوئیچ به دلیل انباشت حجم انبوهی از برادههای چوب یا ضربه جابهجا شده باشد، یا سیمکشی داخلی آن قطع گردد، فرمان استارت به کنتاکتورها نمیرسد و دستگاه روشن نمیشود.
برای رفع این مشکل، محفظه دسترسی به موتور و قاب تیغهها را کاملاً پاکسازی کرده و با استفاده از مولتیمتر، وضعیت اتصال باز و بسته (NO/NC) میکروسوئیچ را تست کنید.
رفع تخصصی ارتعاشات و لرزش تیغه (ریشهیابی ایجاد موج روی لبه ورق)
ایجاد خطوط موجدار، ناهموار، پلهای یا اصطلاحاً «دندانهدار» روی لبه برشخورده MDF یا نئوپان، نشاندهنده وجود ارتعاشات مکانیکی مخرب در سیستم محرک تیغهاره است. این ارتعاشات نه تنها ظاهر کار را خراب میکنند، بلکه به شدت به دندانههای الماسه تیغه و یاتاقانها آسیب میزنند.
بالانس نبودن و تابداشتن یا کندی غیرمتعارف تیغهاره
تیغههای دورکن تحت تاثیر دور موتور بسیار بالا (عموماً بین ۳۰۰۰ تا ۴۰۰۰ دور در دقیقه) کار میکنند.
اگر تیغه به دلیل برخورد با اجسام سخت یا تنشهای حرارتی دچار تابخوردگی میکروسکوپی شده باشد، مرکز ثقل آن به هم خورده و لرزش شدیدی ایجاد میکند.
کند شدن نامتقارن دندانهها نیز باعث میشود تیغه هنگام برش، به جای برادهبرداری نرم، تقلا کرده و ارتعاش را به شفت منتقل کند. تعویض تیغه با نمونه سالم و تیز، اولین اقدام اصلاحی است.
اهمیت حیاتی تمیزی (Flange) و محور (شفت)
بسیاری از اپراتورها هنگام تعویض تیغه، به تمیز بودن سطوح اتصال توجه کافی ندارند.
نشستن حتی یک ذره ریز براده چوب، شیره رزین یا چسب بین بدنه تیغه و نگهدارنده، باعث میشود تیغه هنگام بسته شدن مهره اصلی به صورت کج روی شفت قرار بگیرد.
این پدیده موسوم به لنگی تیغه است و در دور بالا ارتعاش مخربی ایجاد میکند. پیش از بستن تیغه جدید، محل نشستن آن را با برس سیمی نرم و تینر یا حلال پاکسازی کنید و از تناسب ابعاد و ضخامت فلانش با استاندارد تیغه مطمئن شوید.
چرا برشها گونیا نیستند؟ (مدیریت کامل انحرافات هندسی و ابعادی)
دقت ابعادی در برش MDF یعنی قطعه کار پس از خروج از دستگاه، از هر چهار طرف کاملاً گونیا (زاویه ۹۰ درجه دقیق) و بدون اختلاف ابعاد باشد. بروز انحراف در برش معمولاً ناشی از چند عامل کلیدی مکانیکی است:
کالیبراسیون و تنظیم نبودن گونیای پشت اره و میز متحرک
گونیای ثابت روی بدنه دستگاه و گونیای متحرک روی میز کشویی (ریل) باید به صورت کاملاً دقیق نسبت به صفحه تیغه کالیبره شوند.
انبساط و انقباضهای حرارتی فصلی کارگاه، ضربه خوردن به گونیاها هنگام بارگیری ورقهای سنگین، یا شل شدن مهرههای مهارکننده، به مرور زمان زاویه ۹۰ درجه را به هم میزند.
با استفاده از یک گونیای مهندسی سنگین و دقیق، زاویه تیغه را نسبت به میز و گونیا اندازه بگیرید و پیچهای تنظیم را با دقت ریگلاژ کنید. روش آزمون خط (قاعده ۳-۴-۵) نیز برای کنترل گونیایی میز متحرک بسیار کارآمد است.
خلاصی و لق شدن سیستم حرکتی میز کشویی (ریل)
میز متحرک دورکن روی بلبرینگها یا ریلهای صنعتی حرکت میکند.
با گذشت زمان و نفوذ گرد و غبار ریز چوب به داخل محفظه ریلها، بلبرینگها دچار خوردگی یا خلاصی (بازی کردن عرضی میز) میشوند.
این خلاصی باعث میشود هنگامی که اپراتور ورق را به سمت جلو هدایت میکند، میز در انتهای مسیر منحرف شده و برش کج تحویل دهد. تمیز کردن منظم مسیر ریل و تنظیم فیلرها یا تعویض بلبرینگهای فرسوده، پایداری حرکتی میز را بازمیگرداند.
انحراف همراستایی خطزن و تیغه اصلی
تیغه خطزن و تیغه اصلی باید در یک خط مستقیم حرکت کنند.
اگر خطزن به سمت چپ یا راست انحراف داشته باشد، علاوه بر ایجاد لبپریدگی، باعث اعمال نیروی جانبی به ورق شده و مسیر حرکت ورق را از خط مستقیم منحرف میکند. همراستایی این دو تیغه باید با ابزارهای دقیق یا میکرومتر بررسی شود.
تکنیکهای حرفهای رفع لبپریدگی روکش MDF (هایگلاس و ملامینه)
لبپریدگی لبههای ورقهای روکشدار، پدیدهای آزاردهنده است که اعتبار کیفیت کارگاه شما را زیر سوال میبرد. رفع ریشهای این مشکل مستقیماً به هماهنگی سه عامل بستگی دارد:
تنظیم دقیق عمق و عرض خطزن
وظیفه اصلی تیغه خطزن این است که پیش از رسیدن تیغه اصلی، لایه نازک روکش پایینی ورق را برش دهد تا تیغه اصلی هنگام خروج، روکش را نکند و لبپریدگی ایجاد نشود.
عمق برش تیغه خطزن باید بسیار کم و دقیق (معمولاً بین ۱ تا ۱.۵ میلیمتر) تنظیم شود.
اگر عمق خطزن خیلی زیاد باشد، رد برش آن زیر کار میماند و اگر خیلی کم باشد، نقشی در جلوگیری از لبپریدگی ایفا نمیکند. همچنین عرض برش تیغه خطزن (در مدلهای دو تکه) باید به گونهای تنظیم شود که چند صدم میلیمتر پهنتر از ضخامت برش تیغه اصلی باشد.
کنترل سرعت پیشروی اپراتور (فید ریت)
سرعت حرکت دادن ورق به سمت تیغه نقش تعیینکنندهای دارد.
اگر اپراتور ورق را با فشار بیش از حد، به صورت ضربهای و با سرعت بالا هل دهد، دندانههای تیغه فرصتی برای برش تمیز نخواهند داشت و روکش ورق پاره میشود.
سرعت پیشروی باید کاملاً یکنواخت، روان و متناسب با تراکم مغزی ورق و توان موتور باشد.
عیبیابی مکانیزم بالابر و تنظیم زاویه تیغهها
تنظیم ارتفاع تیغهها و تغییر زاویه آنها (برشهای زاویهدار یا فارسیبر ۴۵ درجه) با استفاده از چرخدندهها، شفتهای مارپیچ (راد پیچ) و موتورهای کوچک انجام میشود.
خشک شدن و گرفتگی رزوهها: ورود گرد و غبار چوب به درون مکانیزم مارپیچ بالابر باعث سفت شدن و گیر کردن اهرمها میشود. برای رفع این مشکل باید محفظه زیرین تمیز شده و پیچهای تنظیم ارتفاع با گریس نسوز صنعتی روانکاری شوند تا حرکت عمودی تیغه کاملاً نرم و بدون صدا انجام شود.
خرابی محدودکنندههای مکانیکی (استپرها یا میکروسوئیچهای حرکتی): اگر تیغه در بالاترین یا پایینترین نقطه متوقف نمیشود یا کلید کنترل ارتفاع کار نمیکند، سلامت میکروسوئیچهای محدودکننده مسیر حرکت عمودی را بررسی کنید تا قطعی یا گیر مکانیکی نداشته باشند.
چکلیست طلایی نگهداری پیشگیرانه برای افزایش طول عمر دورکن
برای اینکه هزینههای تعمیر و نگهداری دستگاه دورکن به حداقل برسد و کیفیت برشها همیشه ثابت بماند، رعایت نکات زیر به صورت برنامهریزی شده الزامی است:
نظافت روزانه و تخلیه براده: جمع شدن برادهها در کابین زیرین دستگاه علاوه بر خطر ایجاد آتشسوزی ناشی از الکتریسیته ساکن، باعث مسدود شدن مسیرهای حرکتی و جکهای تنظیم میشود. پس از پایان هر شیفت کاری، داخل کابین را با مکنده کاملاً تمیز کنید.
روانکاری دورهای ریلها و شفتها: ریل میز متحرک و محورهای بالابر تیغه نیاز به روغنکاری و گریسکاری منظم در بازههای هفتگی و ماهانه دارند تا از اصطکاک و خوردگی قطعات جلوگیری شود.
بازرسی کشش تسمهها: تسمههای انتقال قدرت موتور به شفت تیغهها به مرور زمان دچار شلشدگی یا ترکخوردگی میشوند. بررسی کشش تسمهها از افت دور موتور زیر بار سنگین جلوگیری میکند.
تیزکاری به موقع تیغهها: استفاده از تیغههای کند، آمپر مصرفی موتور را بالا برده و به مرور زمان به سیمپیچی موتور آسیب جدی وارد میکند؛ بنابراین تیغهها را پیش از رسیدن به آستانه کندی شدید برای تیزکاری ارسال کنید.
بخش مهمی از دوام و کارایی بهینه دستگاه دورکن در کارگاههای نجاری، علاوه بر تنظیمات دقیق مکانیکی، به استفاده از تجهیزات جانبی باکیفیت و استاندارد وابسته است. برای مثال، انتقال روان و بدون لغزش قدرت موتور در بخش محرک دستگاه، نیازمند بهرهگیری از تسمه نقاله کارگاهی (تسمه نوار نقاله) مرغوب و مقاوم در برابر فشار و کشش است تا از افت دور موتور جلوگیری کند. از سوی دیگر، با توجه به حجم بالای براده و گردوغبار تولید شده در حین برش MDF و چوب، نصب و بهکارگیری یک قاب فرز (هود خاک گیر) استاندارد روی سیستم مکنده دستگاه، نقش کلیدی در پاکسازی کابین، ارتقای ایمنی کارگاه و جلوگیری از استهلاک قطعات داخلی ایفا میکند. توجه به این ادوات جانبی و سرویس دورهای آنها، ضامن افزایش طول عمر دورکن و بهبود کیفیت خروجی کارگاه خواهد بود.
